Cela ABB do Montażu Ścian – Robotyzacja Procesów Budowlanych

1. Wprowadzenie

Historia ABB – od pioniera elektryfikacji do lidera automatyzacji

ABB to globalna firma technologiczna. Powstała w 1988 roku z połączenia dwóch europejskich gigantów – szwedzkiej ASEA i szwajcarskiej BBC (Brown, Boveri & Cie). Jej korzenie sięgają końca XIX wieku. Od samego początku ABB koncentrowała się na rozwoju innowacji w dziedzinie energetyki, automatyki przemysłowej i robotyki.

W kolejnych dekadach firma dynamicznie się rozwijała, inwestując w cyfryzację, inteligentne systemy sterowania oraz technologie przemysłu 4.0. Dzięki swojej obecności na całym świecie i dużemu doświadczeniu, ABB stała się liderem w automatyzacji produkcji. Dziś wprowadza swoje rozwiązania – w tym technologię ABB – do budownictwa modułowego i prefabrykacji, rewolucjonizując sposób produkcji elementów budowlanych.

Czym jest budownictwo modułowe?

Budownictwo modułowe to nowoczesny sposób budowania. Polega na prefabrykacji całych segmentów budynku w fabryce.

Następnie transportuje się je i montuje na miejscu inwestycji. W odróżnieniu od tradycyjnych metod, gdzie większość prac wykonywana jest na placu budowy, tutaj proces przenosi się do kontrolowanego środowiska produkcyjnego, w którym pracuje m.in. linia montażowa wspomagana przez moduł sterujący i cewki przemysłowe.

2. Korzyści z Wykorzystania Celi ABB

Cela ABB wprowadza precyzję i powtarzalność – kluczowe cechy w nowoczesnym budownictwie modułowym. Oto najważniejsze zalety jej zastosowania:


• Skrócenie czasu realizacji inwestycji

Dzięki automatyzacji zadań takich jak łączenie ścian, aplikacja klejów, wiercenie czy spawanie ścian, czas potrzebny na przygotowanie pojedynczego modułu znacząco się skraca. Cela ABB może pracować w trybie ciągłym, co zwiększa wydajność linii montażowej i przyspiesza realizację całej inwestycji.

• Zwiększenie precyzji i jakości wykonania

Systemy wizyjne, sensory pozycjonujące oraz precyzyjne ramiona robotyczne zapewniają maksymalną dokładność montażu elementów konstrukcyjnych. To ogranicza liczbę błędów wykonawczych, poprawia jakość spoin ściennych i zmniejsza ilość odpadów materiałowych.

• Automatyzacja i bezpieczeństwo pracy

Cela ABB przejmuje wiele powtarzalnych, ciężkich i potencjalnie niebezpiecznych zadań, poprawiając tym samym warunki BHP w zakładzie prefabrykacji. Pracownicy mogą skupić się na kontroli pracy systemów, takich jak moduł sterujący, co zwiększa efektywność i bezpieczeństwo.

• Redukcja kosztów i odpadów materiałowych

Dzięki precyzyjnej kontroli zużycia surowców, w tym przez zaawansowane cewki przemysłowe i systemy dozujące, cela ABB ogranicza marnotrawstwo materiałów. To przekłada się na niższe koszty i bardziej zrównoważoną produkcję.

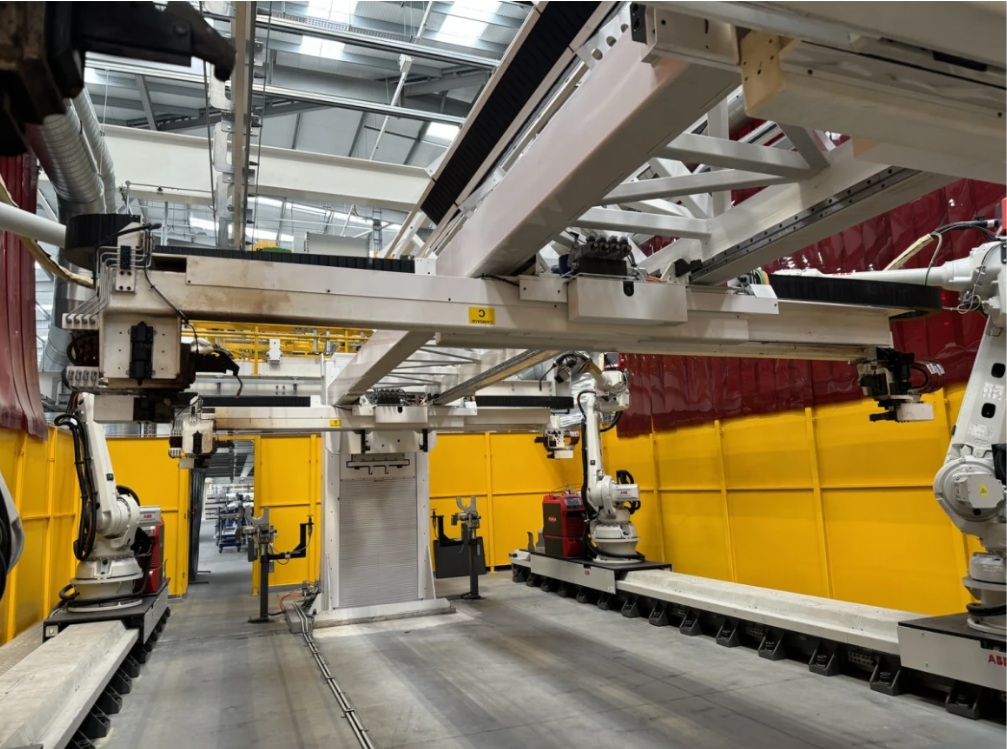

3. Specyfikacja Techniczna

Poniżej przedstawiamy szczegółową specyfikację techniczną celi ABB, którą posiadamy w swojej ofercie.

Specyfikacja techniczna:

• Model: Kompletna cela spawalnicza ABB do montażu ścian
• Rok produkcji: 2021
• Producent: ABB

Roboty spawalnicze:

• Typ: ABB IRB 4600-20/2.50
• Ilość: 4 sztuki
• Udźwig: 20 kg
• Zasięg roboczy: 2,50 m
• Dokładność pozycjonowania: ± 0,05 mm

System ruchu i transportu:

• Tor jezdny: IRBT Robot Travel Track
• System podawania: Podajnik kolumnowy

Pakiet spawalniczy:

• Model: Fronius TPS/I 400
• Zastosowanie: Spawanie zrobotyzowane

System chwytakowy:

• Typ: Gripper do obsługi podzespołów kolumnowych
• Funkcja: Precyzyjne przenoszenie elementów konstrukcyjnych
• Zastosowanie: Automatyzacja procesu spawania konstrukcji ściennych

4. Zastosowanie celi ABB do montażu ścian

Jak działa cela ABB?

Cela ABB to zautomatyzowane stanowisko robocze wyposażone w roboty przemysłowe, które realizują konkretne etapy montażu ścian w procesie prefabrykacji. W zależności od konfiguracji, może ona wykonywać takie operacje jak:

• podawanie i pozycjonowanie elementów konstrukcyjnych (np. słupków, belek, płyt),
• aplikacja kleju, pianki lub innego materiału wiążącego,
• wiercenie otworów i montaż mechaniczny (np. wkręcanie, zszywanie),
• kontrola jakości wykonanych połączeń,
• znakowanie elementów lub przygotowanie do dalszej obróbki.

Systemy sterujące celi ABB są w pełni programowalne, co umożliwia dostosowanie jej pracy do różnych typów ścian – nośnych, działowych, z warstwą izolacyjną czy z gotowym wykończeniem.

Etapy montażu ścian z wykorzystaniem celi

Proces produkcji ścian z udziałem celi ABB przebiega w kilku zautomatyzowanych krokach:

1. Podanie komponentów – robot lub system transportujący dostarcza elementy ramy ściany (np. słupki, belki, płyty OSB).
2. Pozycjonowanie i łączenie – ramię robota precyzyjnie układa i łączy komponenty zgodnie z projektem CAD/BIM.
3. Montaż mechaniczny – robot wykonuje wiercenie i mocowanie śrub lub zszywek, zgodnie z ustalonymi parametrami.
4. Aplikacja materiałów – system automatycznie aplikuje kleje, pianki, folie paroizolacyjne itp.
5. Inspekcja jakości – wbudowane czujniki lub kamery sprawdzają poprawność wykonania i kompletność ściany.

Dzięki integracji z systemami projektowymi (np. BIM), cela może otrzymywać dane bezpośrednio z dokumentacji technicznej, co minimalizuje ryzyko błędów i przyspiesza konfigurację.

Przykłady zastosowań w projektach

Cela ABB znajduje zastosowanie w fabrykach prefabrykatów budowlanych, które produkują gotowe ściany m.in. dla:

• domów jednorodzinnych i szeregowych w technologii szkieletowej,
• budynków wielorodzinnych z prefabrykowanych modułów,
• szkół, przedszkoli i obiektów użyteczności publicznej,
• kontenerów mieszkalnych i technicznych,
• hoteli modułowych i domków rekreacyjnych.

5. Podsumowanie

ABB, globalny lider automatyki przemysłowej, dostarcza zaawansowane rozwiązania do prefabrykacji i montażu ścian. Wykorzystanie celi ABB automatyzuje procesy takie jak spawanie ścian, łączenie ścian, czy aplikacja klejów. W połączeniu z elementami jak moduł sterujący, cewka przemysłowa czy systemy wizyjne, pozwala na zwiększenie precyzji, jakości oraz efektywności. Dzięki technologii ABB i pełnej integracji z cyfrowym projektowaniem, każda ściana prefabrykowana powstaje szybciej, taniej i z mniejszym wpływem na środowisko.
